Machine Solutions and Product Lines

機械へのモジュール式アプローチ

700台以上のマシンが世界中に設置され、ますます
高度にカスタマイズ、自動化されたソリューション

2001年に始まり、現在ではフィールドに700台以上のシステムがある、ficonTECは、フォトニクスベースのコンポーネント、マイクロ光学アッセンブリー、オプトエレクトロニクスデバイスの自動化されたマイクロアセンブリおよびテストのための個別にカスタマイズされたソリューションの分野でマーケットリーダーとなっています。

当社のマシンは、確立された業界でテスト済みの生産技術を採用しています - マイクロ位置決め、アクティブ/パッシブ精密アライメント、溶接、はんだ付けおよび/または接着による取り付けや光学検査。また、ficonTECは、個々のコンポーネントとハイブリッドの光電子デバイス(オンウェーハとオフウェーハの両方)のテスト機能スイートも提供しています。さらに、全ての技術が当社の柔軟なプロセスコントロールソフトウェアによって調整されているため、以下で説明する製品プラットフォームは、単なる部品の合計以上のものになっています。

ficonTECで利用できる、スタンドアロンおよび新しいインラインマシンプラットフォームの両方で実装されている技術は、生産工程能力の幅広い確立されたスペクトルに変換されます。最先端の生産工程であっても、これらのシステムが厳密な効率と歩留まりの要件を確実かつコスト効率をよく満たすように、機能、モジュール性、および設計を継続的に改良しています。

ficonTECのチームにとって、これらのタスクはすでに日常的な課題に過ぎません。

製品プラットフォーム

研究開発、工程の自動化確認から複雑で大量生産、
さらには複数ラインの生産までのギャップを埋めるプラットフォーム

solutions-platforms-machine-platforms-1000-trans

スタンドアロンマシン

従来、業界で最も人気かつ実績があるficonTECのスタンドアロンマシンのフォーマットは、単一セルフォーマットで必要なだけの多機能、多段階のアッセンブリー、ボンディング、またはテスト機能を提供するように設計されています。ワールドクラスのパフォーマンス、包括的なカスタマイズオプション、優れた実世界の信頼性を備えたこれらのマシンは、単一のマシンシステム内で複数のプロセスステップを必要とする複雑な生産要件に最適です。

スタンドアロンシステムは、300、500/1000、1500/2000以上のマシンハウジング形式を基本的に利用し、数値が大きいほど、利用可能なワークスペースが大きくなり、モジュラーレイアウトの柔軟性が得られます。1000以上のシステムはフィードシステムに対応可能であり、正確なアプリケーションに最適なさまざまなフィードおよびカセットの哲学を実装できます。

可用性:主な機能に応じて分類されたマシンタイプには、ASSEMBLYLINE、FIBERLINE、BONDLINE、CUSTOMLINE、TESTLINE、INSPECTIONLINE、STACKLINE、WELDLINEシステムが含まれます。

研究開発から大量生産まで一貫して適しています。顧客の要件に合わせて、追加の特殊用途セルとロボットシステムを柔軟に設計し、組み込むことができます。機能の詳細については、以下の個々の製品ラインを参照してください。

インラインマシン

ficonTECの次世代インラインマシンシステムは、新たに設計されたハウジング形式、改良されたモジュール性、最先端のフィードイン/アウト機能を利用して、ゼロからインラインに対応しています。これらのマシンは主に、フォトニックデバイス生産の汎用性の増加に加え、より生産における大量要件が増える顧客ニーズに対応する事が出来ます。

新しいマシンシステムは、生産ラインアプリケーション向けに特定のインライン構成で利用できます。これらは、既存の生産ライン、または提案されている生産ラインに組み込むように設計された多目的生産セルとして個別に供給できます。代替的に、いくつかの異なるシステムで構成されるタスク最適化されたマシンセグメントを提供できます。原則として、フォトニクスのアッセンブリーおよびテストに必要な一連のプロセス全体を網羅する生産ライン全体を想定することができます。

Inline-system-800-1200

インラインシステムは、新しいマシンハウジング形式を利用しています:800、1200、1600以上 - 数値が大きいほど、利用可能なワークスペースが大きくなり、レイアウトの柔軟性が得られます。全てのインラインシステムは、製品の寿命終了後に再構成できるため、他の(たとえば、新興の)アプリケーションに再利用できます。詳細についてはお問い合わせください。

可用性:主な機能に応じて分類されたインラインマシンは現在、ASSEMBLYLINEおよびBONDLINEとして利用可能 - その他の機能タイプはリクエストに応じて利用可能です。

研究開発およびNPI、カセットツーカセット、インライン大量生産、および並行、同期して動作する複数の生産ラインのセットアップに適しています。顧客の要件に合わせて、追加の特殊用途セルとロボットシステムを柔軟に設計し、組み込むことができます。

capabilites-machines-aa600

エントリーレベルシステム

ASSEMBLYLINE A300は、高度に、指定されたスタンドアロンマシンを代表する結果を提供するように設計されたエントリーレベルのテーブルシステムです。少数のオプションモジュールが利用可能です。典型的な用途としては、例えばマイクロ光学パッケージ内またはPICや他のチップ基板上に、光電子及び光ファイバーコンポーネントの少量、半自動または全自動の高精度アッセンブリーが含まれます。

BONDLINE B300は、単機能のテーブルシステムであり、大規模なBONDLINEシリーズ用に開発されたモジュール機能の一部を提供します。所有コストは低く、カスタマイズ可能なオプションは限られています。これらのユニットは、主に実験室での使用、研究開発、概念実証製造、およびその他の複雑性の低いアプリケーションを対象としています

生産ライン

ficonTECが提供する、フォトニクス生産ソリューションの完全な、
または一部を形成するマシンタイプの一部C

自動化されたフォトニクスアセンブリ - ASSEMBLYLINE

フォトニックデバイスの自動生産「調芯と取り付け」用に設計された高精度のスタンドアロンおよびインラインアセンブリソリューション。業界で実証済みのデザインで、高速アクティブアライメント機能と柔軟なアタッチメント構成を実証済みのソフトウェア制御インターフェースを独自に組み合わせています。オプションのモジュールは追加機能(多機能性)があり、ハイエンドモデルは自動ツール交換、ビームテスト機能、ウェーハー処理を備えています。

すべてのASSEMBLYLINEマシンは、AUTOALIGN多軸モーションシステム(下記参照)を利用し、複数の自由度(3以上)と最先端のリアルタイムモーションコントローラーを組み合わせたハイエンドステージにより、正確なサブµMピボットポイント位置決めを保証します。

スタンドアロンマシン:ficonTECのスタンドアロンASSEMBLYLINEマシンは、単一セル形式で可能な限りの多機能、多段階の調芯および取り付けアッセンブリー機能を提供するように設計されています。これらのマシンは、単一のマシンシステム内で複数のプロセスステップを必要とする複雑な生産要件に最適です。

AL1200-feeder-inline

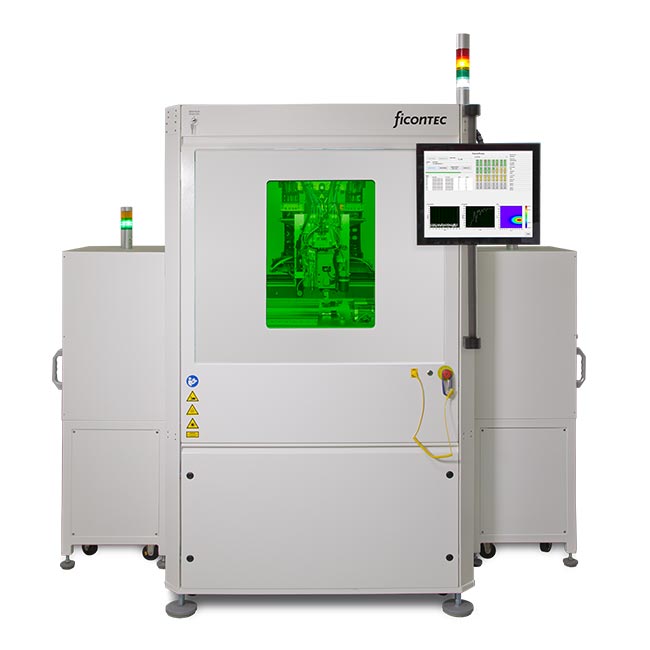

インラインマシン:ficonTECの新しい、次世代ASSEMBLYLINEマシンシステムは、再設計されたハウジング形式と最先端のフィードイン/アウト機能を利用して、ゼロから(インライン)生産ラインに対応しています。これらは、既存の生産ライン、または提案されている生産ラインに組み込むように設計された多目的生産セルとして個別に供給できます。又は、タスク最適化された生産セグメントとして、追加の機能タイプシステムと組み合わせて提供できます。

可用性:スタンドアロンのAL300、AL500/AL1000、AL2000、およびエントリーレベルのA300シリーズシステム。インラインはA800以上。

AL300 AL500 ASSEMBLYLINE

自動化された光ファイバーアセンブリ – FIBERLINE

FIBERLINEマシンは、ファイバーリボン/アレイやシリコンフォトニクスなどの光ファイバー及び導波路ベースのコンポーネントやデバイスに最適な、高精度で高速アクティブな調芯と取り付けシステムです。フォトダイオード、PLC、AWGなどの受動光学部品にファイバーを取り付ける場合、さまざまなアライメントレーザーを構成できます。必要な波長は、約1310 nmまたは1550 nmの一般的な帯域から選択できます。ファイバーアレイでは、複数のレーザーを同時に制御する事ができます。すべての一般的なファイバーコネクタタイプに対応しています。

ASSEMBLYLINEシステムのように、FIBERLINEでもAUTOALIGN多軸モーションシステム(下記参照)を利用し、複数の自由度(3~12までとさらに以上)と最先端のリアルタイムモーションコントローラーを組み合わせたハイエンド並進と回転ステージにより、正確なサブµmピボットポイント位置決めと調芯を保証します。

F1200システムは、新しいインラインハウジングフォーマットを使用し、もたらすすべての利点(上記のASSEMBLYLINEを参照)、「製品の寿命終了後」も継続使用するための「再構成および再目的」の経路を可能にします。

FIBERLINEのモジュール式で拡張可能なコンセプトは、テストや認定などの追加機能を提供する様々なオプションモジュールでカスタマイズ可能です。リクエストに応じて、自動化されたファイバー処理機能を他の製品ラインで利用できます。

可用性:柔軟なエントリーレベルのF300テーブルシステム、お及び光ファイバー生産用のF1200高精度インラインアッセンブリーセル。

F300 FIBERLINE
capabilites-machines-aa600-sq

自動化された精密ダイボンダー – BONDLINE

精密ダイボンダーセルは、熱的アタッチメント(位置決めと取り付け)と組み合わせた受動的高解像度チップ/ダイポジショニングに焦点を当てており、ミクロン単位、さらにはサブミクロン単位までの精度を実現しています。機能豊富な機能モジュールは、熱管理、複数の結合力モード、共晶/エポキシ/はんだ付けの取り付け機能を提供し、幅広い個別の結合要件に対応します。

BONDLINEは、チップオンサブマウント(CoS)、MEMS/MOEMS、センサーアッセンブリー、及びシリコンフォトニクスやその他のPICデバイス上のレーザーダイオードやハイブリッドアッセンブリーなど、その他の光学部品を対象としています。オプションのモジュールは追加機能(多機能性)があり、ハイエンドモデルは任意自動ツール交換とウェーハー処理機能を備えています。

スタンドアロンマシン:ficonTECのスタンドアロンBONDLINEマシンは、単一セル形式で可能な限りの多機能、多段階の位置決めおよび取り付け機能を実現できるよう設計されています。これらのマシンは、単一のマシンシステム内で複数のプロセスステップを必要とする複雑な生産要件に最適です。

インラインマシン:ficonTECの新しい、次世代BONDLINEマシンシステムは、再設計されたハウジング形式と最先端のフィードイン/アウト機能を利用して、ゼロから(インライン)生産ラインに対応しています。これらは、既存の生産ラインまたは、提案されている生産ラインに組み込むよう設計された多目的ダイボンダーセルとして個別に供給できます。或いは、拡張生産セグメント向けの一連のタスク最適化されたシステムとして、追加の機能タイプシステムとデイジーチェーン接続することもできます。原則として、生産ライン全体でも構想することが可能です。

可用性:スタンドアロンのBL300, BL500/BL1000 and BL2000、及びエントリーレベルのB300シリーズシステム。インラインはB800以上。

BL300 BL500 BONDLINE
stand-alone-system

適応型ダイボンダープラットフォーム – CUSTOMLINE

任意のficonTECマシンシステムで利用可能なオプションモジュールの最大範囲を備えたCUSTOMLINE(以前のCOMPACTLINE)は、当社の最も適応性が高く、汎用性の高いダイボンダープラットフォームです。これらのマシンは、半導体およびフォトニクスアセンブリ、パッケージング分野のお客様に、多様で「既製」の事前設定可能なソリューションを提供するように設計されています。

モジュラー式の多目的ダイボンダーセルで構成されるCUSTOMLINEは、幅広い産業生産環境での幅広いタスクに対応することが出来ます。ベースシステムには、ダイボンディング、ビームテスト機能及び/又はウエハーハンドリング用のツールを搭載し、事前構成された高精度ガントリーモーションシステムが含まれており、既に様々なアプリケーションに必要な機能すべてを提供しています。多面的で構成可能な機能モジュールとクリーンルームコンプライアンス(ISO 6)により、システムは理想的なおかつ汎用的で、業界において使用可能なフォトニックデバイス生産セルになります。

現在、スタンドアロンシステムとして利用でき、任意自動ツール交換とウェーハー処理機能を提供しています。産業生産環境向けに設計されており、特に新製品導入(NPI)に適しています。

可用性:スタンドアロンのCL1500とCL2000。インライン形式は、製品ロードマップの一部を形成します。

CL2000
technologies-capabilites-testing-01

オプトエレクトロニクスチップテスター – TestLine

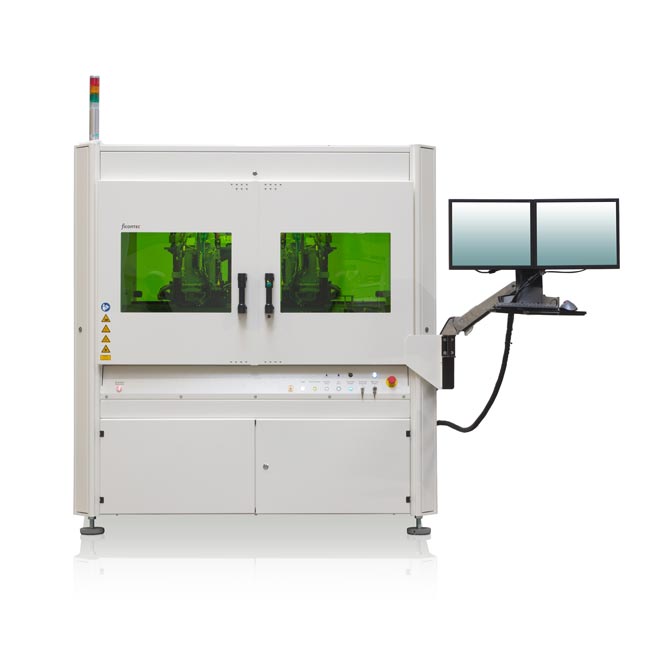

完全なLIVテスト用の全自動テストシステム、及び単一レーザーチップ、VCSEL、マウントされていないレーザーダイオードバー、チップオンサブマウント(CoS)ソースのスペクトルおよび近距離/遠距離ビームの特性評価。単体化されたチップのテスト、自動化された光学検査など、他のさまざまな複雑なタスクにも利用できます。ハイエンドモデルには、ウェーハーレベルのテストタスク用のオプションのウェーハーテーブルを装備する事が可能です。

TESTLINE機能への最近の追加は、National InstrumentsTMのLabVIEWグラフィカルプログラミング環境を活用するPXIベースの光学計測モジュールとの互換性であり、シームレスな統合を実現し、個々の要件に適合する洗練された完全自動化された電気光学テストソリューションの作成を可能にします。同様の目標は、LabVIEW以外の環境や、モジュール式のベンチトップおよびIOTに焦点を合わせたテスト機器を使用した代替の計測環境でも達成できます。

スタンドアロンマシン:ficonTECのスタンドアロンTESTLINEマシンは、単一セル形式で可能な限りの多機能、テストおよび認定機能を提供するように設計されています。これらのマシンは、単一のマシンシステム内で複数のステップを必要とする複雑なテスト要件に最適です。

インラインマシン:ficonTECの新しい、次世代TESTLINEマシンシステムは、再設計されたハウジング形式と最先端のフィードイン/アウト機能を利用して、ゼロから(インライン)生産ラインに対応しています。汎用テスターセルとして個別に提供することも(スタンドアロンシステムに類似)、タスク最適化された生産セグメントとして、追加の機能タイプシステムと共に「インライン対応」で提供することもできます。

可用性:スタンドアロンのTL500/1000とTL2000。インラインはT800以上。

TL2000 TESTLINE
TL1200-feeder

完全に自動化された検査 – INSPECTIONLINE

関係のあるすべての表面の高解像度写真を取得し、ユーザーの基準に基づいて光学検査を実行することにより達成される、複雑で徹底的な検査タスクに利用できる完全に自動化された複数カメラベースのシステム。横と上下の壁のカメラベース検査モジュールで利用可能。又、半導体チップおよびPICのコーティングされたファセットでの使用を目的としています。ウエハーテーブルオプションが利用可能。異なる供給哲学はオプションで利用可能。

可用性:スタンドアロンのIL2000。

IL2000





technologies-capabilites-testing-01

レーザーダイオードバースタッキング – STACKLINE

レーザーダイオードバーの完全に自動化されたスタッキング及び/又はアンスタッキングを提供するユニークなマシン。レーザーバーとスペーサー(ダミー)の任意の組み合わせを処理でき、フラッシュスタックまたはスタガードスタックを生成できます。オプションで、検査結果に基づいて指定されたGelPaksまたはWafflePaksにバーを分類する為の、完全に自動化された視覚デバイス検査を装備できます。

可用性:スタンドアロンのSL2000。

More info
technologies-capabilites-testing-2000-2-sq

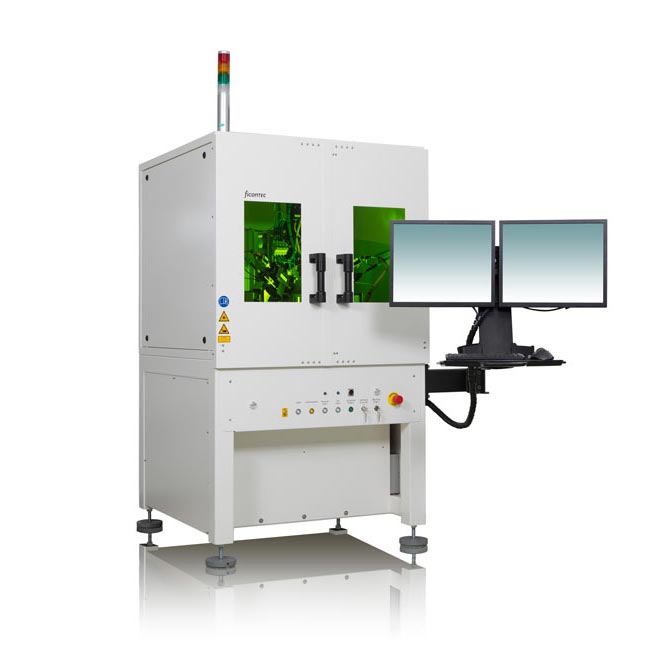

レーザー溶接 – WELDLINE

ファイバー結合Nd:YAGレーザーを使用し、自動アライメント、デバイスの特性評価、テスト機能、及び機械プロセス全体にわたる洗練されたコンポーネント追跡機能を備えた2ビームまたは3ビームの垂直構成レーザー溶接マシンセル。標準として、システムにはficonTEC独自のAccuViewターゲット表示レーザー加工ヘッドが含まれています。

可用性:スタンドアロンのW500。

More info

ピボットポイント位置決めを備えたサブミクロンマルチ自由度

最先端リアルタイムモーションコントローラーと組み合わせたハイエンドステージにより、簡単で正確な位置決めが保証されます

autoalign-motion-stages

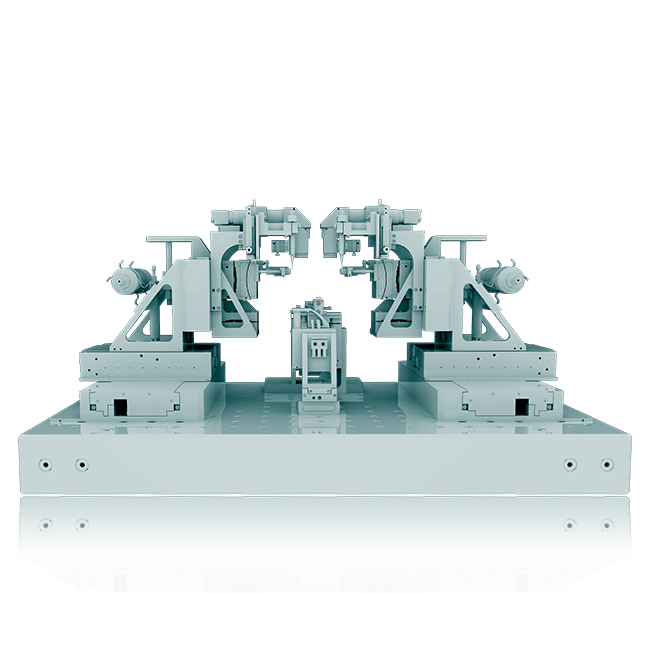

AUTOALIGNシリーズは、さまざまな程度の並進および回転の自由度を備えたficonTECの多軸位置決めモジュールです。これらのモジュールは、当社の自動化されたアセンブリマシンの非常に重要なモーションシステムの高精度コアを形成し、正確で迅速な位置決めの汎用性、信頼性と再現性のあるアライメント、インラインプロセスのピックアンドプレース機能を提供します。

AUTOALIGNシステムは、「300」の3軸構成をはじめ、12以上の運動度のあるマシンに簡単に拡張する事ができます。高度な補間ファームウェアにより、高速アクティブアライメントと「ピボットポイント」のコンセプトの両方が可能になり、「ピボットポイント」は、1軸座標を指定するのではなく、あるコンポーネントの空間内の、特定の基準点を定義します。50nmまたは20nmの再現性と組み合わされたナノメートル分解能。

いくつかのタスクは並進配置に重点を置く必要があり、他のタスクは回転であるため、あらゆる場合において、アプリケーションに最適な選択を行うことができます。並外れた配置または移動精度が常に必要な場合に、AUTOALIGNシステムは最適なモーションシステムです。

AUTOALIGNシステムには、モーションコントローラーだけでなく、ficonTECのPROCESS CONTROL MASTER(PCM)の使いやすいプロセス指向のアプリケーションソフトウェアと制御インターフェースがインストールされたコンピューターが付属しています。事前にインストールされたプロセスなしで出荷されます。
